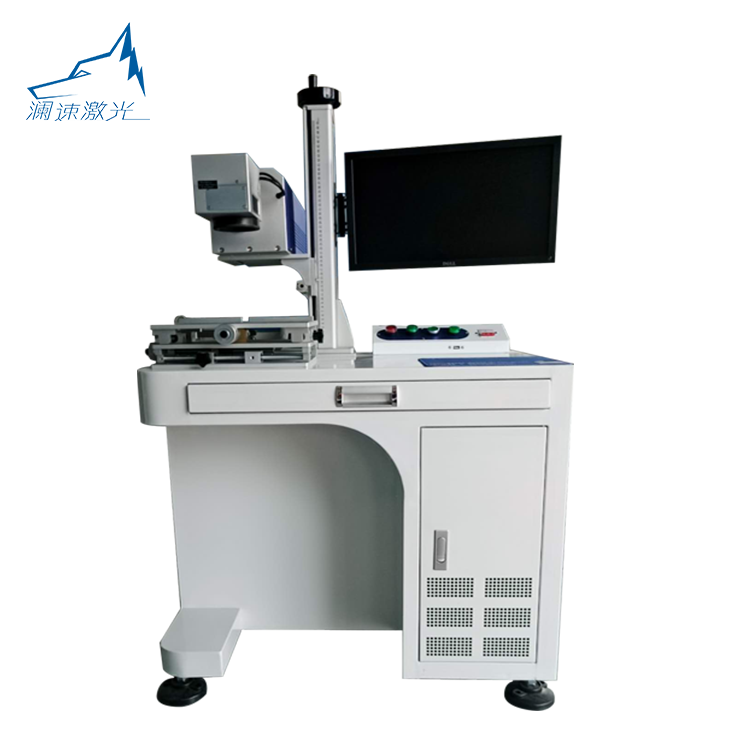

光纖激光打標機光路要如何調整?
發布時間：2019-01-25點擊量：
想必了解光纖激光打標機的小伙伴們都是知道激光打標機的打標深度是可以自由調節的，那么，光纖激光打標機光路要如何調整呢?今天我便為大家說說激光打標機的光路怎么調節這一類問題：
1、固定好光纖激光打標機的激光器的發射頭，先不用固定穩，用紅外光上轉換片觀看激光是否指抽了振鏡入光孔的中心，如果不是，請繼續調整光纖激光器的發射頭，直到光點進入振鏡入光孔中心為止，固定好激光器發射頭。
2、調試好振鏡X的高度，目標是:使得X振鏡片中心與光纖激光器光斑重合就可以了，并固定振鏡X，注意這時振鏡X轉動的方向大約為:反光面X鏡片與光路入射成45度左右。
3、調試好振鏡Y的升動度，使得振鏡Y鏡片中心與場鏡中心重合就可以了，并固定振鏡Y，注意這時振鏡Y轉動的方向大約為:反光面Y鏡片與水平面成45度左右。
4、使用點環形場鏡中心測試儀，并在測試儀中心點上放上一片倍頻片，出光后，調整振鏡X，使得綠光點跑到測試儀中心點的同軸線上。
5，、調整振鏡Y，使得綠光點跑到測試儀中心點的同軸線上，這時不綠光點跑進了測試儀的中心點了。
6、安裝好場鏡，到此，光纖激光打標機的光路調整就完成了，這種調整很是簡單的，這各方法可以看出可光纖激光設備都是維護方便，10萬小時無故障的保證。
